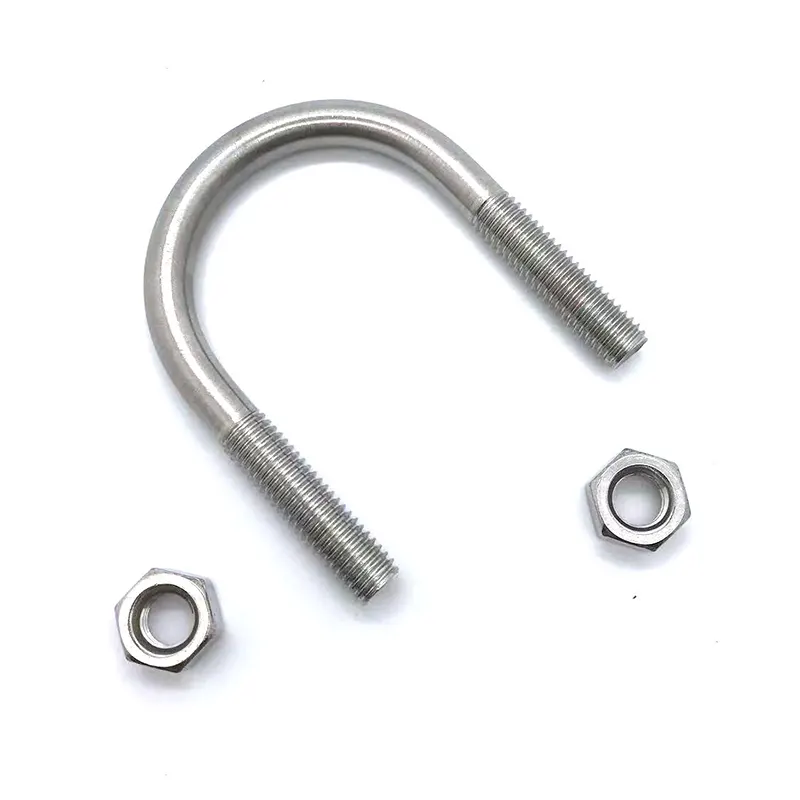

วิธีเลือกข้อมูลจำเพาะที่เหมาะสมสำหรับยูโบลท์

ยูโบลท์เป็นหนึ่งในอุปกรณ์ยึดที่ใช้กันอย่างแพร่หลายในการยึดท่อ การค้ำยันอุปกรณ์ และโครงการติดตั้งโครงสร้างเหล็ก ด้วยการออกแบบที่เรียบง่ายและความสามารถในการปรับตัวสูง จึงมักใช้ในท่อประปา ท่อป้องกันอัคคีภัย ท่อส่งก๊าซ และการติดตั้งอุปกรณ์เครื่องกลไฟฟ้า ในระหว่างการก่อสร้างและการจัดซื้อจริง ผู้คนจำนวนมากมักประสบปัญหาต่างๆ เช่น ความล้มเหลวในการติดตั้ง แรงยึดไม่เพียงพอ การเกิดสนิม ความสามารถในการรับน้ำหนักไม่เพียงพอ และการหลวมหรือการหลุดออกเมื่อเวลาผ่านไปเนื่องจากการเลือกข้อมูลจำเพาะที่ไม่ถูกต้อง แล้วคุณควรเลือกข้อมูลจำเพาะของยูโบลท์อย่างไร?

รูปแบบสัญกรณ์มาตรฐานสำหรับยูโบลท์

สัญกรณ์ทั่วไป:เส้นผ่านศูนย์กลางท่อ U-bolt × เส้นผ่านศูนย์กลางก้าน × ความยาวรวม

ตัวอย่างเช่น: U27 M8×100

27: ใช้ได้กับท่อเหล็กขนาดเส้นผ่านศูนย์กลางภายนอก 27 มม

ม8: เส้นผ่านศูนย์กลางก้านเกลียว 8 มม

100: ความยาวภายในฐานรูปตัว U ทั้งหมด (ไม่รวมน็อต)

พารามิเตอร์การเลือกทั้งหมดจะขึ้นอยู่กับเส้นผ่านศูนย์กลางภายนอกของท่อ ความแข็งแรงของด้าม และพื้นที่การติดตั้งที่มีอยู่เป็นหลัก ไม่ใช่เส้นผ่านศูนย์กลางภายในของท่อ นี่เป็นหลักการพื้นฐานที่สุดในการคัดเลือก

(I) เส้นผ่านศูนย์กลางภายนอกของ ท่อเหล็ก รองรับการใช้งาน

ความกว้างด้านในของโบลท์ตัวยูจะต้องตรงกับเส้นผ่านศูนย์กลางภายนอกของท่อ นี่เป็นสิ่งสำคัญต่อการเลือกให้สำเร็จและเป็นแหล่งที่มาของข้อผิดพลาดที่พบบ่อยที่สุด ไม่ว่าในกรณีใดก็ตามไม่ควรเลือกขึ้นอยู่กับเส้นผ่านศูนย์กลางภายในของท่อ เพื่อรองรับขนาดท่อทางวิศวกรรมมาตรฐาน อุตสาหกรรมได้สร้างระบบมาตรฐานของข้อกำหนดยูโบลต์ที่เข้ากันได้กับท่อเหล็กชุบสังกะสี เชื่อม และไร้ตะเข็บส่วนใหญ่ ความสอดคล้องเฉพาะแสดงอยู่ในตารางด้านล่าง:

สำหรับท่อที่ไม่ได้มาตรฐาน เช่น ท่อพลาสติก PVC, PE และท่อกลมสแตนเลส ไม่จำเป็นต้องอ้างอิงถึงรุ่นเส้นผ่านศูนย์กลางท่อ เพียงวัดเส้นผ่านศูนย์กลางภายนอกจริงของท่อเพื่อเลือกสกรูรูปตัว U ที่สอดคล้องกัน ในเวลาเดียวกัน ต้องให้ความสนใจเป็นพิเศษกับระยะขอบการเลือกสำหรับท่อหุ้มฉนวน: หากท่อถูกพันด้วยชั้นฉนวนและชั้นป้องกัน จะต้องเพิ่มความหนารวมของชั้นฉนวนทั้งสองด้านเข้ากับเส้นผ่านศูนย์กลางภายนอกของท่อก่อนที่จะเลือกข้อกำหนด มิฉะนั้นแคลมป์อาจมีขนาดเล็กเกินไปที่จะยึดท่อให้แน่น

(II) ขนาดเกลียวของสกรู

ขนาดเกลียวทั่วไปสำหรับยูโบลท์คือ M6, M8, M10, M12 และ M16 ขนาดที่แตกต่างกันสอดคล้องกับความสามารถในการรับน้ำหนักสูงสุดและการใช้งานที่แตกต่างกัน ต้องเลือกขนาดที่เหมาะสมโดยพิจารณาจากน้ำหนักของวัตถุที่จะยึดและสภาวะการรับน้ำหนัก เพื่อหลีกเลี่ยงอันตรายด้านความปลอดภัยที่เกิดจากความสามารถในการรับน้ำหนักไม่เพียงพอ

(III) ความยาวรวมของสกรู

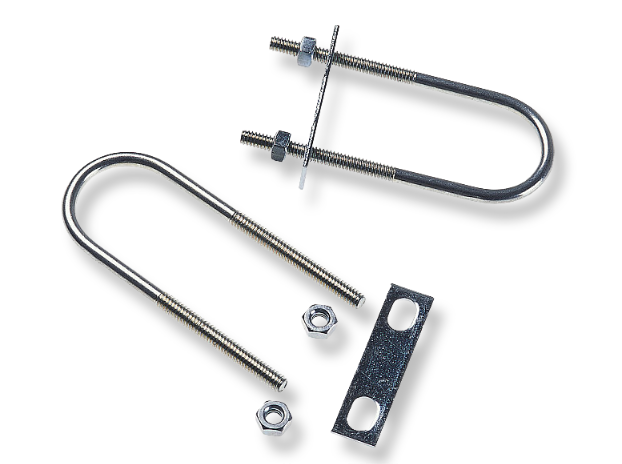

ความยาวรวมของยูโบลท์จะกำหนดความหนาของแผ่นรองรับที่สามารถรองรับได้โดยตรง และระยะห่างในการติดตั้งที่จำเป็น การเลือกความยาวที่ไม่เหมาะสมอาจส่งผลให้เกิดปัญหา เช่น เกลียวไม่เพียงพอสำหรับขันน็อต การยึดตัวยึดไม่ได้ หรือสกรูยื่นออกมามากเกินไป สูตรในการคำนวณความยาวรวมที่เหมาะสมคือ: ความยาวทั้งหมด = เส้นผ่านศูนย์กลางภายนอกของท่อ + ความหนาของแผ่นรองรับ + ​​ระยะห่างในการติดตั้งทั้งสองด้าน แนวทางปฏิบัติในการก่อสร้างมาตรฐาน เว้นระยะเผื่อการประกอบไว้ 20-30 มม. ในแต่ละด้านเพื่อรองรับแหวนรอง แหวนรองสปริง และน็อต เพื่อให้แน่ใจว่ามีการยึดแน่นหนา

ข้อมูลจำเพาะสำหรับการเลือกเกรดความแข็งแกร่ง

เกรดความแข็งแรงของยูโบลท์จะต้องจับคู่อย่างเหมาะสมกับความเข้มของการสั่นสะเทือนและความต้องการรับน้ำหนักของสภาพการทำงาน สำหรับท่อประปาและท่อทำความร้อนมาตรฐาน รวมถึงการยึดท่อแบบอยู่กับที่โดยไม่มีการสั่นสะเทือนบ่อยครั้ง ยูโบลท์เคลือบสังกะสีเกรด 4.8 แบบธรรมดาก็เพียงพอต่อความต้องการในการใช้งาน ในสถานการณ์โหลดแบบไดนามิก เช่น ขายึดอุปกรณ์ ท่อที่มีการสั่นสะเทือน และการยึดท่อในระดับความสูง จำเป็นต้องมีข้อกำหนดที่สูงกว่าสำหรับความแข็งแรงของสลักเกลียวและความต้านทานต่อความล้า ต้องใช้สลักเกลียวความแข็งแรงสูงเกรด 8.8 เพื่อลดความเสี่ยงของการหลุดของเกลียวและการแตกหักที่เกิดจากการสั่นสะเทือนในระยะยาวอย่างมีประสิทธิภาพ ยูโบลท์สแตนเลสเป็นไปตามเกรดมาตรฐานอุตสาหกรรม: เกรด 304 สอดคล้องกับ A2-70 และเกรด 316 สอดคล้องกับ A4-70 ทำให้เหมาะสำหรับการใช้งานที่มีความแข็งแรงสูงและทนต่อการกัดกร่อนต่างๆ

สรุป

1. วัดเส้นผ่านศูนย์กลางภายนอกที่แท้จริงของท่อ หากมีฉนวน ให้เพิ่มความหนาของฉนวนเพื่อเลือกเส้นผ่านศูนย์กลางภายในของ U-bolt ที่สอดคล้องกัน

2. กำหนดขนาดเกลียวตามการใช้งานของไปป์ไลน์และความสามารถในการรับน้ำหนัก: เลือก M8 สำหรับงานเบา M10 สำหรับงานมาตรฐาน และ M12 หรือใหญ่กว่าสำหรับงานหนัก

3. วัดความหนาของแผ่นเหล็กสำหรับส่วนรองรับคงที่ และคำนวณความยาวรวมของสตัดที่ตรงกันโดยคำนึงถึงค่าเผื่อการประกอบมาตรฐาน

4. กำหนดวัสดุและการรักษาพื้นผิวตามสภาพแวดล้อมการทำงาน โดยแยกความแตกต่างระหว่างสภาวะในร่ม กลางแจ้ง การกัดกร่อน และอุณหภูมิสูง

5. เลือกแหวนรองแบบแบน แหวนรองสปริง และน็อตที่ทำจากวัสดุชนิดเดียวกัน เพื่อหลีกเลี่ยงการกัดกร่อนทางเคมีไฟฟ้าที่เกิดจากการสัมผัสกันระหว่างวัสดุที่แตกต่างกัน และเพื่อยืดอายุการใช้งาน
